簡易測定器シリーズ 超小型・軽量の6GHz高周波信号発生モジュール RF022 DFSシグナルジェネレータ

RF022 DFSシグナルジェネレータ

必要な機能を
コンパクトにして机の上に!

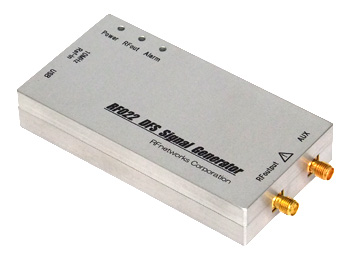

RF022「DFSシグナルジェネレータ」は、WindowsパソコンとUSB接続して使用する超小型・軽量の6GHz高周波信号発生モジュールです。
パソコンにUSBケーブルを接続すれば、USBバスパワーで動作しますので、実験室で大型の測定器を使わずに、自分の机の上でコンパクトな高周波デバイスの評価システムを組み上げることができます。
また、5GHz帯の無線LANで必要なDFS(Dynamic Frequency Selection)試験で使用されるレーダー電波試験信号を出力することが出来ますから、無線LAN機器の動作確認用としても使用可能ですし、通常のCW信号(無変調連続信号)としても使用できます。
本体は、小型堅牢アルミケース(約105(W)×55(D)×19(H) mm、軽量(約150g))なので、高周波製品のデモ・保守用の信号源として持ち運びにも便利です。

国内設計&製造

特長

  • 小型サイズ(105(W)×55(D)×19(H)mm)
  • DFS信号出力機能
    電波法(TELEC-T403/FCC 13-22)準拠
  • 広帯域:25~6000MHz
  • Windowsパソコンでの簡単操作 (USB接続)
PC画面例

PC画面例

手のひらにのる小型サイズ

手のひらにのる小型サイズ

仕様

項目 仕様・規格
出力RF信号 CW信号/パルス変調信号/DFS信号
出力周波数
設定範囲 25M~6GHz
設定分解能 1kHz
出力レベル
設定範囲 +15 ~ -40 dBm
有効設定範囲 +15 ~ -40 dBm(25M ~ 3GHz)
+10 ~ -40 dBm(3 ~ 4GHz)
+5 ~ -40 dBm(4 ~ 5GHz)
0 ~ -40 dBm(5 ~ 6GHz)
設定分解能 1dB
レベル確度 ±1.0dB typ.(CW出力)
スプリアス
高調波 -6dBc typ
非高調波 < -40dBc typ(離調周波数 > 100MHz)
位相雑音
-90dBc/Hz typ ⊿f=10kHz @1GHz
-110dBc/Hz typ ⊿f=100kHz @1GHz
内部基準水晶発振器 40MHz ±2.5ppm
外部基準入力 10MHz 入力レベル1~2Vpp
電源
電源入力電圧 USBバス電源
消費電流 450mA typ(+5V時)
外部インターフェイス
RF出力コネクタ SMA・J/公称50Ω 不平衡
AUXコネクタ SMA・J/+3.3V CMOS/出力抵抗 150Ω
PC通信コネクタ USB/ミニB
外部基準入力 2.5φ ミニジャック
外形寸法 105(W)× 55(D)× 19(H)mm(突起物含まず)
質量 約150g
動作温度 5~35℃
付属品
  • USBケーブル:1本
  • ゴム足:4個
  • DVD(ソフトウェアと取扱説明書が収録されています)

信号規格

規格 信号
電波法(TELEC-T403)
  • W53固定パルス1(別表第1号 種別1)
  • W53固定パルス2(別表第1号 種別2)
  • W56固定パルス1(別表第2号 種別1)
  • W56固定パルス2(別表第2号 種別2)
  • W56固定パルス3(別表第2号 種別3)
  • W56可変パルス4(別表第2号 種別4)
  • W56可変パルス5(別表第2号 種別5)
  • W56可変パルス6(別表第2号 種別6)
  • W56チャープ(別表第3号 種別1)
  • W56ホッピング(別表第4号 種別1)
FCC 13-22
  • Short Pulse Radar Type 0
  • Short Pulse Radar Type 1
  • Short Pulse Radar Type 2
  • Short Pulse Radar Type 3
  • Short Pulse Radar Type 4
  • Long Pulse Radar Type 5
  • Hopping Radar Type6
FCC 06-96
  • FCC 13-22にて対応

出力波形例

出力波形例

パルス幅50µs、チャープ幅20MHzのパルス波形のスペクトログラム

アクセスポイントのDFS機能確認接続例

アクセスポイントのDFS機能確認接続例

対応パソコン環境について

本器を使用するには、下記のパソコン環境が必要です。

対応パソコン USB 2.0ポートを搭載しているWindowsパソコン
対応OS
  • Windows 7 (32bit/64bit) Service Pack 1
  • Windows 8.1 (32bit/64bit)
  • Windows 10 (32bit/64bit)
CPU/メモリ お使いのOSが推奨する環境以上
ディスプレイ表示 XGA(1024×768)以上
光学ドライブ DVDが読める光学ドライブが必要(インストール時)

価格

製品名 価格
RF022 DFSシグナルジェネレータ ¥428,000 + 消費税

RF022「DFSシグナルジェネレータ」のご注文・お見積依頼については、下記PDFをご覧ください。

ご注文についてお願い/ご購入の流れ/特定商取引法に基づく表記 [PDF 491KB]

製品のお問い合わせはこちら
